ガステクター 機器形式FS-OGR-001
~変圧器のメンテナンス実務者が作った予防保全ツール~
特 徴
  • 変圧器の内部異常を常時監視します
    変圧器内部の異常過熱や、放電により発生する水素ガスを常時監視します。ガスが発生した場合、設定したレベルを超えるとガステクター本体の橙色ランプが点灯します。さらに水素ガス濃度が増加し「要注意レベル」に達すると赤色ランプが点灯すると共に、警報用接点が動作します。
  • 簡単に取り付けることが出来ます
    変圧器の吸湿呼吸器(ブリーザー)上部に、フランジアダプター形のガスセンサーを挿入します。新設・既設・容量の大小を問わず取付けられます。
    (油カップ形ブリーザーへの取付例) (エコ形ブリーザーへの取付例)

    (油カップ形ブリーザーへの取付例)

    (エコ形ブリーザーへの取付例)

  • 水素ガスの検出量を記録します
    ガステクター内部のメモリーには30日間のトレンドが記録されています。付属のソフトを使用しパソコンでガス発生レベルの経過を表示可能です。
動作原理

 変圧器内部で局部過熱や接触不良等が発生した場合可燃性ガスが発生します。油中に溶解した水素ガスは活性エネルギーが高いため、隔膜を透過してコンサベータの気中側に出て来ます。変圧器の油温が上昇すると、気中側の気体はブリーザーを通じて吐出され、ブリーザー上部に設置したセンサーにより、気体中の水素ガスを検出することが出来ます。吐出される気体中の水素濃度は気温、負荷のパターン、コンサベータの型式により変動しますが、気温については、ガステクター内部の気温センサーにより補正し、他は換算定数の設定により変圧器の油中濃度に換算します。この値で2段階設定のレベル表示、警報接点の動作およびメモリーへの記録を行います。

詳細な動作原理についてはこちらをご覧ください(PDFファイル)

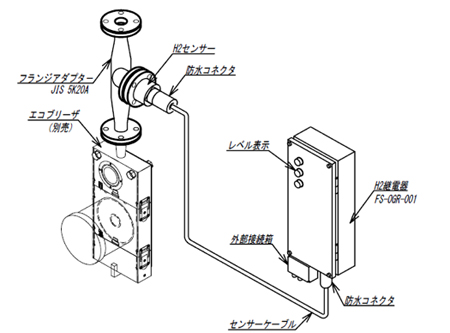

構 成

ガステスター 機器形式FS-OGR-001

動作特性

  • 検出範囲 : 変圧器本体油中水素濃度50ppm〜750ppm±20%(気温10~25℃)
  • レベル表示 : 標準設定
    第一レベル : 橙色点灯・・・油中水素濃度 200ppm
    第二レベル : 赤色点灯、警報接点動作・・・油中水素濃度 400ppm
    ※注文時ご指定のレベルに設定可能 *
    ※警報用A接点容量 : AC240V, DC100V, 0.6A
    ※表示は点灯後ホールドし、リセットは箱内ボタンで行います。
  • 記録メモリー : 毎日の検出レベルの最高値を30日間記録します。
    記録の読出しは付属ソフトとパソコンへの接続ケーブルを使用してお手持ちのパソコン(RS232Cのポートが必要)で可能です。
  • 電 源 : AC100V(AC200Vは注文時指定可)50/60Hz単相  電源スイッチはガステクター本体内に設置、
  • 消費電力 : 10W
  • 寸法、質量本体 : 310Hx155Wx80D 6.3㎏  防塵防滴構造
  • 塗装色 : 2.5Y8.5/2
  • 付属品 : メモリー読出し用ソフト、パソコン接続用ケーブル、継電器本体の取付用背板、フランジアダプターガスケット

用 法
  • 本ガステクターは定期的な油中ガス分析の合間を補完するものであります。
  • 橙色ランプが点灯した場合はメモリーにより水素ガス量の発生経過を点検して下さい。
  • 右肩上がりの場合は油採取による油中ガス分析を実施することを推奨します。
  • 油中ガス分析結果でガステクターの感度設定を補正することができます。
  • 赤色ランプが点灯した場合は早急に油中ガス分析による原因の診断を行い、結果に基いた対策を検討して下さい。
  • 変圧器の保護継電器が動作する内部損傷事故時は大量のガスが発生しますがコンサベータの隔膜を透過し、気温の上昇による油温の上昇での吐出、検出までは時間を要します。
  • 事故時は油中ガス分析の実施を推奨します。
