变压器油中氢气检测器「GASTECTOR」型号:FS-OGR-001
可当变压器维修补助工具来使
特 征
  • 随时可监视变压器内部的异常
    压器内部的异常过热或放电而产生的氢气。产生氢气的量超过设定值时,检测器本体的黄灯会亮。若氢气浓度进一步增加达到「要注意值」时,本体的红灯将会点亮,同时警报用接点会启动
  • 安装简单
    检测器的法兰接头式氢气感应器可直接插到变压器的干燥空气呼吸器的上部。无论是新设的变压器还是已设的变压器,不管其容量的大小都可简单安装。
    安装在油杯式吸湿器上的例 安装在SC形吸湿器上的例

    安装在油杯式吸湿器上的例

    安装在SC形吸湿器上的例

  • 纪录保存检测出的氢气浓度
    器内部的内存硬盘可纪录保存30天的氢气浓度(每天的最高值)。用附属的专用软件,可将数据下载到电脑上。
工作原理

 内部发生局部过热或接触不良时会产生可燃性气体。溶解在变压器油中的氢气其活性能比较高,从而可透过变压器油枕的胶囊扩散到油枕的空气中。变压器的油温上升时,油枕中的气体会通过吸湿器从油枕中放出来。此时,安装在吸湿器上部的氢气感应器会检测出油枕气体中的氢气成份。由油枕出来的氢气浓度随着气温,变压器负荷的趋向,油枕的形式不同而变动。但本套氢气检测器内部设有气温感应器,此气温感应器会对气温的变动自动进行补正。有关引起氢气浓度变动的其他因素,是通过换算系数换算成变压器油中的氢气浓度。通过换算后的变压器油中氢气浓度值进行2段式表示的设定,警报接点的起动以及对内存的纪录。

See more detail(PDF file)

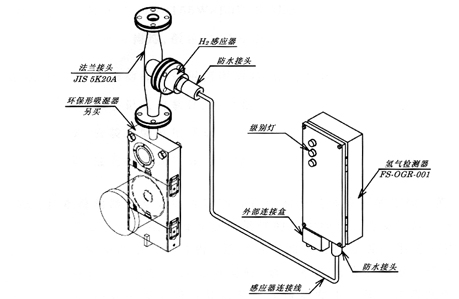

构 成

ガステスタ? 机器形式FS-OGR-001

工作特性
  • 检测范围 : 氢气感应器的灵敏度 氢气浓度
    变压器本体油中氢气浓度预测值50ppm~750ppm ±20% (气温 10~25℃)
  • 级别表示 : 标准设定
    第一级别 : 黄灯亮··· 油中氢气浓度预测值 200ppm
    第二级别 : 红灯亮,警报接点启动··· 油中氢气浓度预测值 400ppm
    *警报级别订购时可指定其值 ? 警报用A接点容量 AC240V,DC100V,0.6A
    *级别表示灯点亮后保持其点亮状态,恢复键在控制盒内
  • 纪录内存 : 可保存30天份的每天检测出的最高值。
    使用RS232C线连接控制盒里的内存接头和电脑, 用附属的专用软件即可读取内存纪录。
  • 电 源 : AC200V (AC100V订购时可指定) 50/60Hz 单相 电源开关设置在控制盒内
  • 消费电力 : 10W
  • 尺寸·质量 : 控制盒 310H×155W×80D 6.3Kg 防尘防水构
  • 颜 色 : 2.5Y8.5/2
  • 附属品 : *现场动作确认用药用酒精(使用气化气体) *读取记录用软件,连接线 *安装控制盒用背板 *法兰接头式气体感应器
用 法
本检测器可补充完善定期进行的油中气体分析的空隙。黄灯点亮时,请通过读取纪录值来点检氢气的产生经过。其氢气量逐渐增加时推荐实施油中气体分析。通过进行油中气体分析结果还可补正氢气检测器的灵敏度。红灯点亮时,请尽早实施油中气体分析来诊断其原因,根据结果再研讨其对策。变压器发生内部损伤事故时会产生大量气体,并会透过油枕的胶囊,由气温上升而油温跟着上升时才会从油枕气体侧吐出,被检测需要一段时间。事故发生时推荐实施油中气体分析。
